Tên sản phẩm : Hệ thống hút bụi trung tâm
Mã số : ECO-55
Thương hiệu : CAV
Giới thiệu chung
Hệ thống hút bụi trung tâm được sản xuất từ Ý sử dụng công nghệ tự động làm sạch phần tử lọc với quy trình lọc bụi 3 bước, đơn giản và hiệu quả lọc rất cao.

Công nghệ tự làm sạch phần tử lọc:

Ống lọc không khí với tổng diện tích khi trải rộng khoảng 4m2, được bố trí một hệ thống vòi phun khí nén áp lực cao xoay quanh trục trên tâm lõi lọc. Với khoảng các từ đầu vòi phun đến bề mặt tấm lọc khoảng 1cm, các vòi phun cũng đồng thời tạo ra hiệu quả rung trên toàn bộ bề mặt tấm lọc, làm rụng các phần tử bụi bám trên bề mặt tấm lọc và làm sạch lỗ nhỏ trên tấm lọc, giúp không khí liên tục lưu thông qua bề mặt tấm lọc dễ dàng.

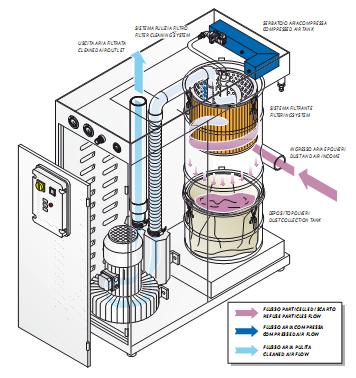

Hệ thống tự động lọc bụi bao gồm 3 bước lọc: Hệ thống vòi phun khí nén xoay quanh trục hướng tâm, cho phép tự động làm sạch phần tử lọc ngay trong buồng hút chân không, Phần tử lọc (lõi lọc), buồng tách bụi với bầu chứa có túi nylon hứng bụi. Hệ thống hoạt động theo công nghệ này do vậy chỉ cần một thao tác duy nhất là định kỳ tháo các túi nylon đã chứa đầy bụi đi đổ và thay túi nylon mới.

Tua bin được vận hành trong môi trường hoàn toàn khô, độ ồn thấp và yêu cầu bảo dưỡng đơn giản;

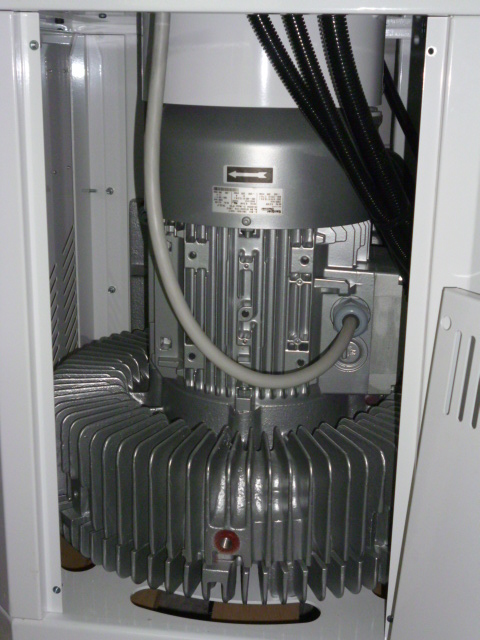

Động cơ tua bin hút chân không của SIEMENS có cấu trúc nhỏ gọn và dẫn động tua bin trực tiếp, được làm mát bởi các cánh tản nhiệt bên ngoài.





Nguyên tắc bố trí thiết bị

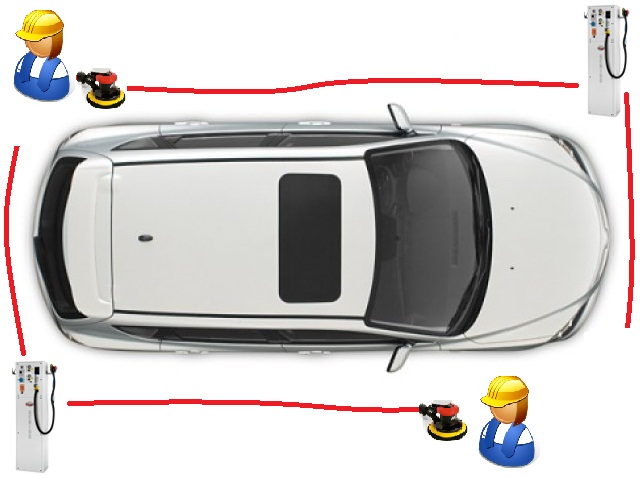

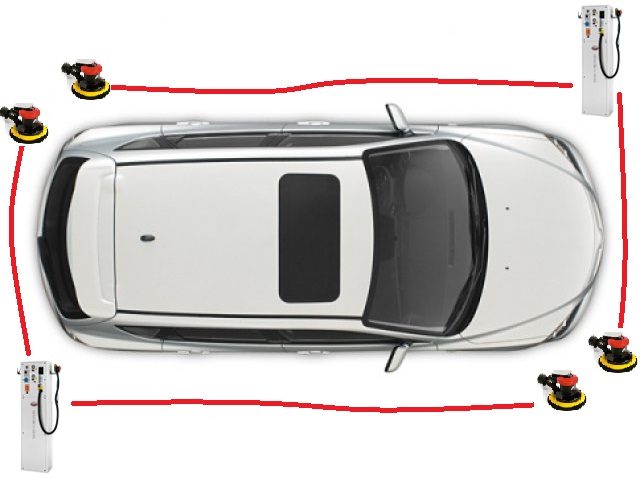

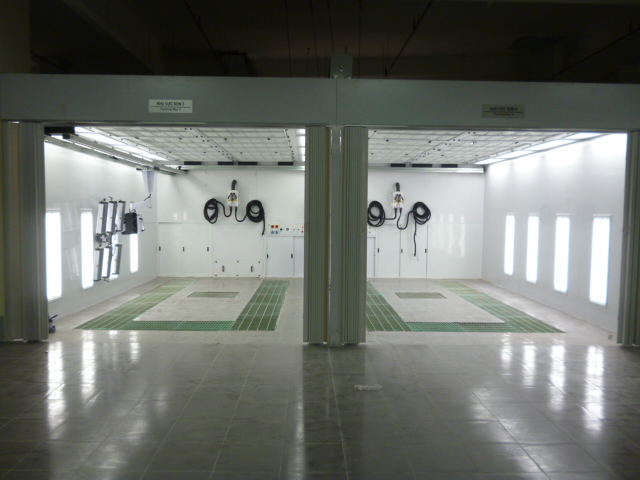

Vị trí các đầu hút được bố trí sao cho các kỹ thuật viên có thể với được ống hút bụi trung tâm gần nhất, tại mỗi khoang làm việc, và thao tác được trên mọi vị trí xung quanh xe đỗ tại khoang sửa chữa (số lượng đầu hút A)

A=4 / (1 khoang sửa chữa)

Lựa chọn công suất máy hút được tính toán dựa trên tiêu chí quan trọng nhất là số đầu hút cùng một lúc làm việc đồng thời (số lượng đầu hút B)

B=2

Bảng lựa chọn tối ưu công suất máy hút bụi theo số lượng đầu hút tối đa cùng làm việc đồng thời:

Số lượng đầu hút tối đa cùng làm việc đồng thời Công suất máy hút chân không
B = 3 3 kW
B = 6 5,5 kW
B = 8 7,5 kW

Nguyên lý Bernoulli - (Định luật béc-nu-li)



Với số lượng đầu hút nhiều, khoảng cách từ vị trí bố trí các đầu hút đến máy hút chân không xa-gần khác nhau, việc duy trì áp suất hút chân không đều giữa các đầu hút cần phải được tính toán thiết kế kỹ càng dựa trên định luật Bernoulli về mối liên hệ giữa tiết diện ống tiết lưu và độ chênh áp. CAV và Gamma sẽ căn cứ vào bản vẽ mặt bằng, vị trí bố trí các đầu hút, vị trí bố trí đặt máy hút chân không của từng dự án để tính toán và đưa ra bản vẽ chi tiết phù hợp nhất sao cho tất cả các đầu hút đạt được hiệu quả hút tối đa và đồng đều. Theo nguyên tắc tiết diện ống ở càng xa máy hút chân không càng nhỏ và càng gần máy hút thì tiết diện này càng lớn. Việc không bố trí bất kỳ một mối nối (T, cút) nào vuông góc 90 độ trên hệ thống đường ống cũng nhằm đạt được hiệu quả này.

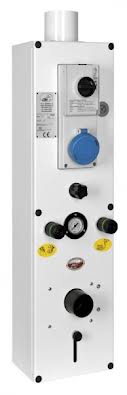

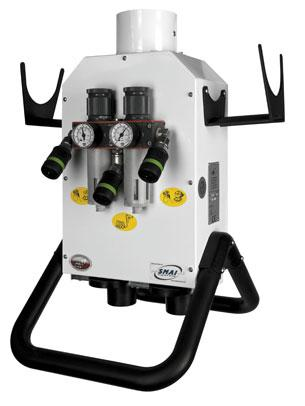

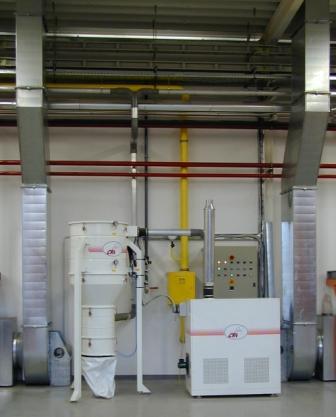

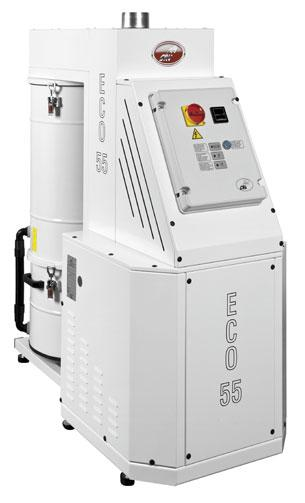

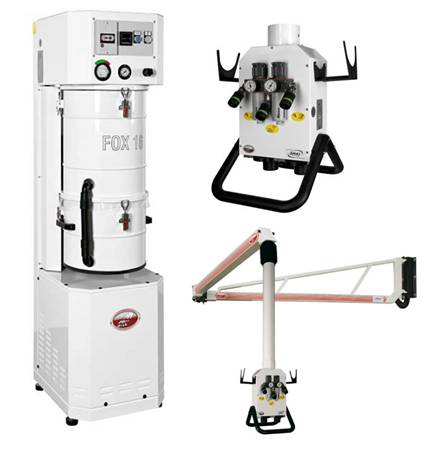

                           Máy hút bụi trung tâm 5,5 kW                  Đầu hút bụi tổ hợp treo Đầu hút bụi tổ hợp gắn trên vách

Nguồn điện cung cấp : 3 pha, 380 (V)
Đầu hút bụi tổ hợp: 2 đầu hút độc lập, công tắc điều khiển bơm chân không, 1 đầu cấp khí nén kiểu tháo lắp nhanh,2 van điều áp và lọc khí nén điều khiển độc lập.
Độ ồn của máy: < 78 (dB)
Trọng lượng : 250 (kg)
Lưu lượng hút lớn nhất: 520 (m³/h)
Công suất máy: 5,5 (Kw)
