Nghề cơ khí chế tạo

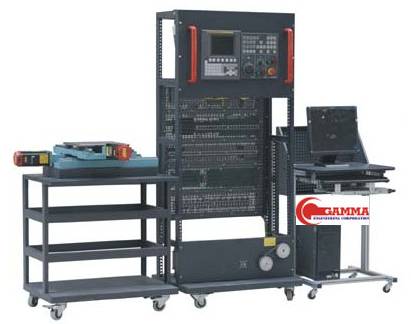

Tên sản phẩm : Thiết bị đào tạo máy tiện CNC theo hệ thống điều khiển 0i mate TD
Mã số : Model - 559
Thương hiệu : Gamma
Giới thiệu chung
Hệ thống được thiết kế với cơ cấu truyền động, các panel điều khiển điện tiên tiến rất tốt cho kết nối hệ thống, vận hành và điều khiển thiết bị.

Chức năng thiết bị:

-  Học viên có thể lắp đặt điện trên bảng panel – đây là kỹ năng cốt lõi cho đào tạo  của thiết bị.

-  Hệ thống đánh giá thông minh có thể thiết lập các lỗi hỏng hóc thông thường trên thiết bị.

-  Thiết kế tổng hợp và theo modul rất tiện lợi cho các chủ đề đào tạo.

-  Kết cấu kiểu thẳng đứng rất tiện lợi cho việc kết nối hệ thống và nâng cao hiệu quả dạy học.

-  Thao tác hoạt động được mở rộng rất phù hợp để đánh giá kỹ năng lắp đặt và bảo dưỡng máy CNC.

Chủ đề đào tạo:

-  Lắp mạch máy tiện CNC

-  Điều chỉnh và cài đặt các thông số của hệ thống CNC

-  Thiết kế chương trình PMC

-  Thiết lập thông số Servo

-  Vận hành máy tiện CNC

-  Các bài tập gia công và lập trình CNC

-  Đào tạo chẩn đoán và bảo dưỡng  trên máy CNC

-  Nhận diện kỹ năng và đánh giá trong hiệu chỉnh và tháo lắp trên máy CNC

-  Đào tạo tháo, lắp trên máy CNC

Các kiểu cấu hình thiết bị:

1. Thiết bị đào tạo máy phay CNC với hệ điều khiển 0i mate TD – Model GM-560

-  Hệ thống chuẩn : FANUC 0i mate TD

-  Truyền động chính: FANUC βiSV drive

-  Motor dẫn động dao: FANUC βiS servo motor

-  Trục chính: Biến tốc, biến tần

2. Thiết bị đào tạo máy phay CNC với hệ điều khiển 0i mate MD – Model GM-561

-  Hệ thống chuẩn : FANUC 0i mate MD

-  Truyền động chính: FANUC βiSV

-  Motor dẫn động dao: FANUC βiS servo motor

-   Trục chính: Biến tốc, biến tần

3. Thiết bị đào tạo máy tiện CNC với hệ điều khiển 0i mate TD – Model GM-562

-   Hệ thống chuẩn : FANUC 0i TD

-   Truyền động chính: FANUC αi drive

-   Motor dẫn động dao: FANUC αiF servo motor

-   Trục chính: FANUC αiI servo motor

4.Thiết bị đào tạo máy tiện CNC với hệ điều khiển 0i mate MD – Model GM-563

-   Hệ thống chuẩn : FANUC 0i MD

-   Truyền động chính: FANUC αi drive

-   Motor dẫn động dao: FANUC αiF servo motor

-   Trục chính: FANUC αiI servo motor

5.Thiết bị đào tạo máy tiện CNC với hệ điều khiển 802S– Model GM-564

-   Hệ thống chuẩn : Siemens 802S

-   Truyền động chính: Stepping Driver

-   Motor dẫn động dao: Stepping motor

-   Trục chính: Biến tốc, biến tần

6.Thiết bị đào tạo máy phay CNC với hệ điều khiển 802S– Model GM-565

-   Hệ thống chuẩn : Siemens 802S

-   Truyền động chính: Stepping Driver

-   Motor dẫn động dao: Stepping motor

-   Trục chính: Biến tốc, biến tần

7.Thiết bị đào tạo máy tiện CNC với hệ điều khiển 802C– Model GM-566

-    Hệ thống chuẩn : Siemens 802C

-    Truyền động chính: Servo drive

-    Motor dẫn động dao: Servo motor

-    Trục chính: Biến tốc, biến tần

8.Thiết bị đào tạo máy tiện CNC với hệ điều khiển 802D– Model GM-567

-   Hệ thống chuẩn : Siemens 802D SL

-   Truyền động chính: SINAMICS S120 drive

-   Motor dẫn động dao: 1FK servo motor

-   Trục chính: Biến tốc, biến tần

9.Thiết bị đào tạo máy phay CNC với hệ điều khiển 802D– Model GM-568

-   Hệ thống chuẩn : Siemens 802D SL

-   Truyền động chính: SINAMICS S120 drive

-   Motor dẫn động dao: 1FK servo motor

-   Trục chính: Biến tốc, biến tần

10.Thiết bị đào tạo máy tiện CNC với hệ điều khiển 980TD– Model GM-569

-  Hệ thống chuẩn : GSK980TD

-  Truyền động chính: Servo drive

-  Motor dẫn động dao: Servo motor

- Trục chính: Biến tốc, biến tần

11.Thiết bị đào tạo máy phay CNC với hệ điều khiển 983M– Model GM-570

-  Hệ thống chuẩn : GSK983M

-  Truyền động chính: Servo drive

-   Motor dẫn động dao: Servo motor

-   Trục chính: Biến tốc, biến tần

12.Thiết bị đào tạo gia công CNC với hệ điều khiển 0i mate MD– Model GM-571

-   Hệ thống chuẩn : FANUC 0i mate MD

-   Truyền động chính: FANUC βiSVSP

-   Motor dẫn động dao: FANUC βiS servo motor

-   Trục chính: FANUC servo


Nguồn cung cấp: 380V × 3 pha- 5 dây, 50Hz
Công suất nguồn: ≤ 1500W
Bảo vệ dòng rò: ≤ 30mA
Sản phẩm : http://gamma.vn/vn/san-pham/566/thiet-bi-dao-tao-may-tien-cnc-theo-he-thong-dieu-khien-0i-mate-td.html
